复习下ER图和它的使用方式
er图在我们学习数据库的时候是有比较着重的介绍和学习过的,在实际工作中,如果有想对规范的研发流程,那么在技术方案分析设计阶段也需要对系统中涉及到的数据模型用ER图来表示以方便大家理解数据模型的设计和它们之间的关系
从维基百科上摘的一个说明和介绍
ER模型,全称为实体联系模型、实体关系模型或实体联系模式图(ERM)(英语:Entity-relationship model)由美籍华人计算机科学家陈品山发明,是概念数据模型的高层描述所使用的数据模型或模式图。
常规上的理解ER图分为三个部分,
第一个是实体,也就是ER图的E,表示Entity
第二个是属性,表示Entity中带有的属性,比如以学生表为例,它有姓名,性别,年龄,年纪等等属性
第三个核心的是关系,也就是ER图例的R,表示Relationship,比如学生表跟班级表是怎么样的关系,一般情况下一个学生一定属于一个班级,那么学生和班级的关系就是多对一的关系
对于画ER图,比较推荐使用Draw.io来画,开源免费且功能强大
它左边菜单栏就自带了ER图的组件

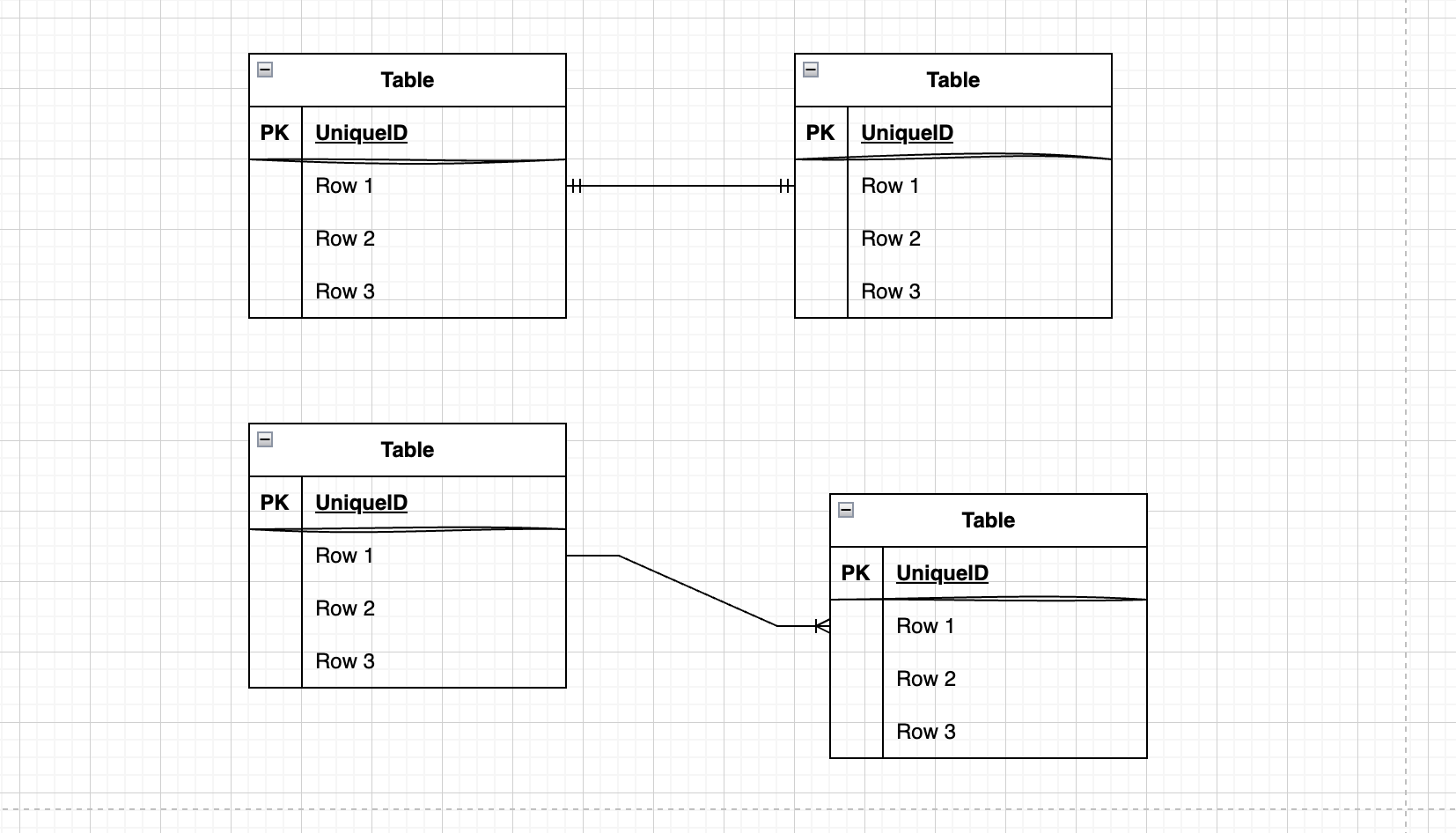

我们就可以直接拖动组件来画出ER图
这样就能画出简单的ER图了,并且连1对1,1对多这种关系都有现成的连线组件了,真的是治愈强迫症,如果自己画这个N对N的线,老是会觉得画得不一致而感觉画的不好看
而且还有一个很强大的功能,比如我们在画ER图的时候已经把表结构设计好了,那么就能直接从表结构生成ER图

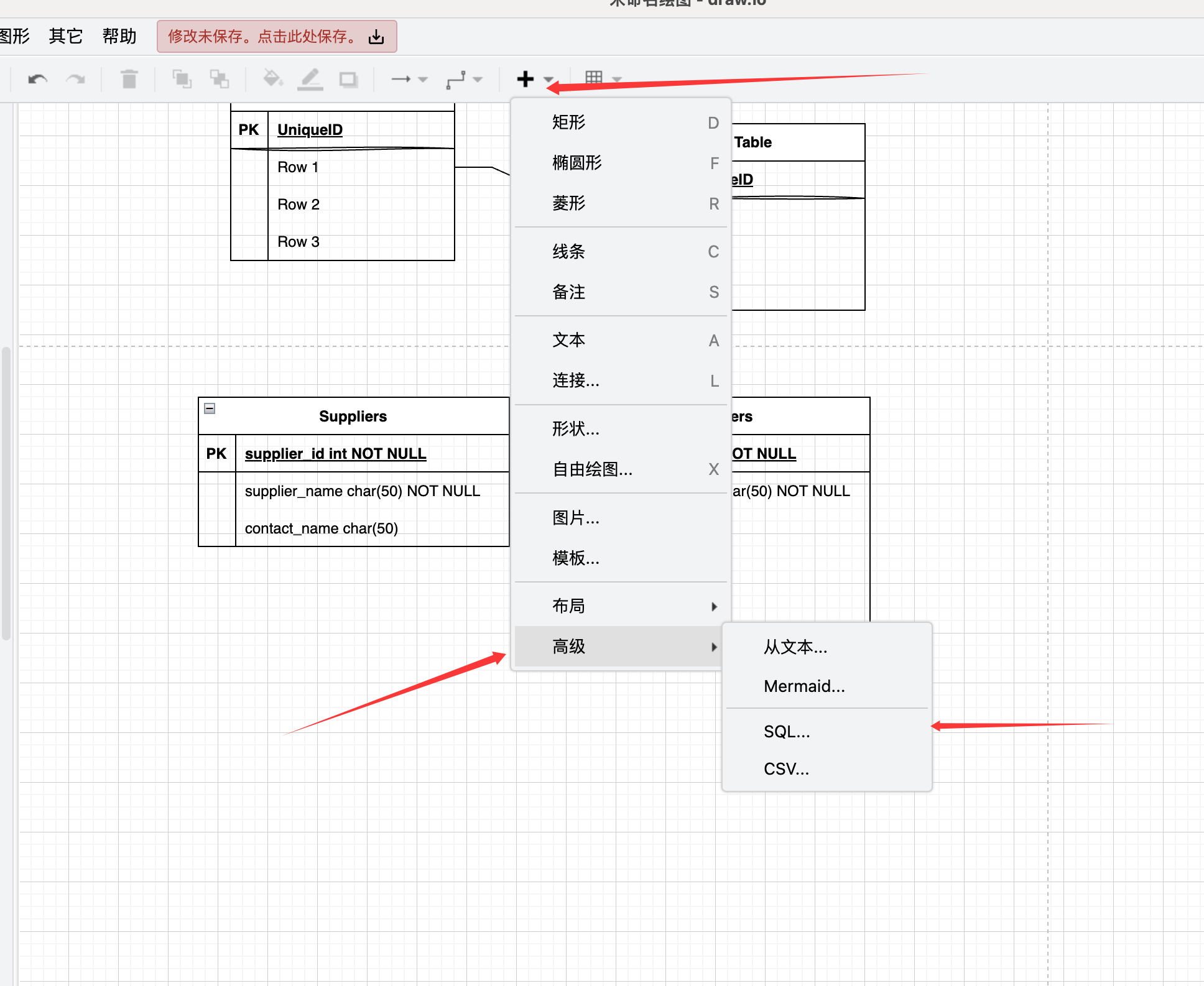

可以在这里导入表结构sql,就能生成对应的实体图了,如果有外键关联还会生成对应的连接,当然手动加一下也很方便了
